Гидравлический пресс 4-х колонный

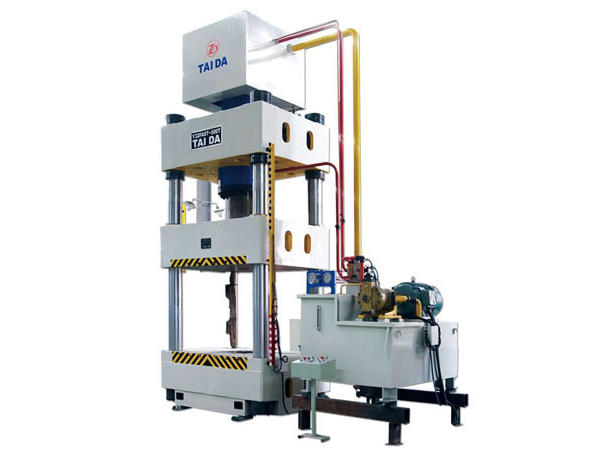

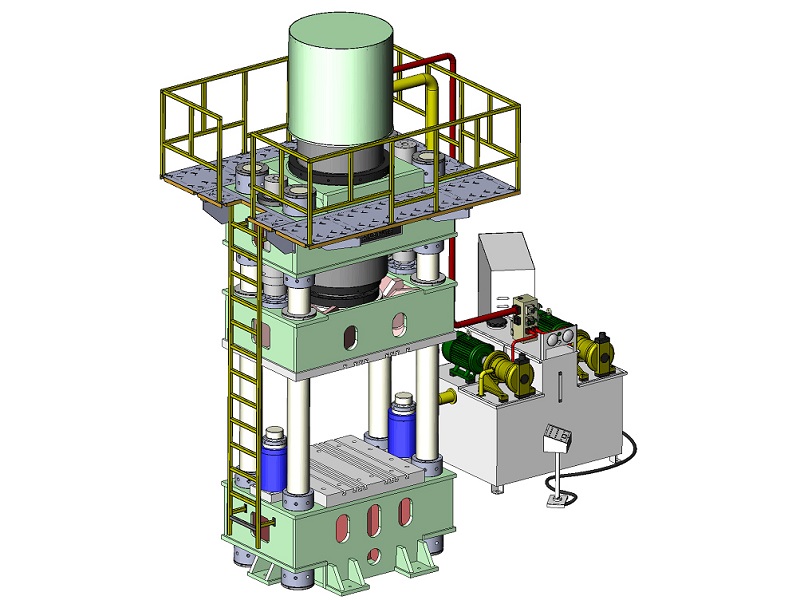

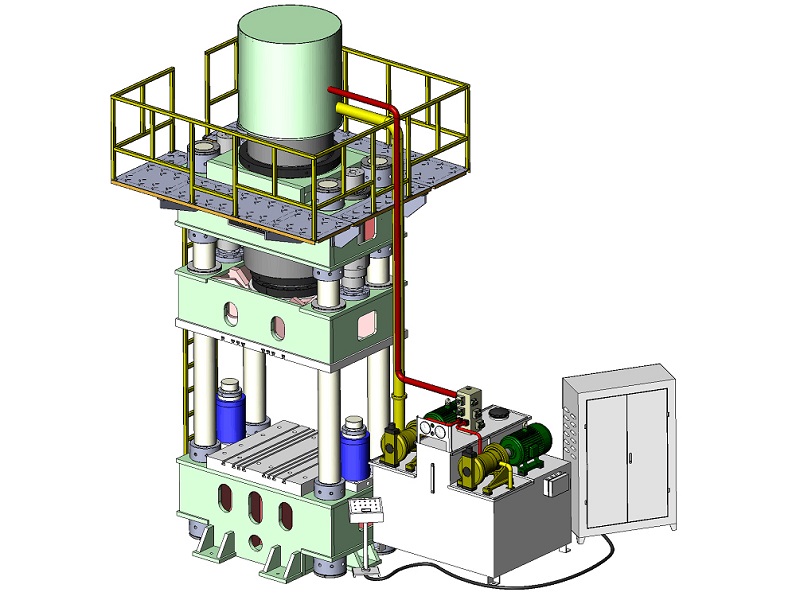

Четырехколонный гидравлический пресс

Гидравлический пресс 4-х колонный
Гидравлический пресс 4-х колонный Гидравлический пресс 4-х колонный Гидравлический пресс 4-х колонный

Четырехколонный гидравлический пресс предназначен для штамповки, вытяжки, пробивки и резки металлических деталей. Конструкция в 4-х колонном исполнении обладает достаточной жесткостью, что обеспечивает высокую точность геометрических размеров колесных дисков. Наш гидравлический пресс подходит для правки, расширения, вырубки (опционально устанавливается амортизационное устройство), гибки, отбортовки, холодного выдавливания и других операций с колесными дисками, запорными кольцами, фланцевыми кольцами. Кроме того, доступны многие другие функции: калибровка, запрессовка, прессование порошков, формовка абразивных изделий, формовка под давлением пластмассовых и изолирующих материалов.

Особенности
  • Упрочненная четырехстоечная конструкция с 3 модулями обеспечивает практичность и функциональность.
  • Гидравлическое управление применяет интегрированную систему вставного клапана, что снижает места утечки, обеспечивает стабильную работу и долговечность.
  • Доступны два типа формования: постоянного давления и постоянного хода. Имеет функцию поддержания давления и регулируемого времени задержки.
  • Рабочее давление и ход регулируются в установленном диапазоне.
  • Применяется централизованное управление с кнопками.
  • Для растяжения и расширении стального колесного обода применяется пресс соответствующего тоннажа.
Опциональные устройства и функции
  • Передвижной рабочий стол
  • Амортизационное устройство для вырубки
  • Устройство фотоэлементной защиты
  • Цифровое устройство управления и отображения хода, давления и скорости
  • Промышленный сенсорный экран
  • Охладитель и нагреватель гидросистемы
  • Пробивная установка
  • Предохранительный штифт ползуна
  • Терморегулятор нагревателя пресс-формы
  • ПЛК
Технические характеристики
Наименование Ед. измерения Модель
YD32-315（K) YD32-315D YD32-315B YD32-315C YD32-400 YD32-400A YD32-500 YD32-500（K) YD32-500F YD32-500B YD32-500C YD32-500D YD32-630
Номинальное усилие кН 3150 3150 3150 3150 4000 4000 5000 5000 5000 5000 5000 5000 6300
Выталкивающее усилие кН 400 400 -- 400 630 -- 1000 1000 1000 1000 1000 -- 1000
Ход ползуна мм 900 900 800 800 800 800 900 900 900 900 900 900 900
Ход выталкивателя мм 250 250 -- 250 250 -- 350 350 350 350 350 -- 350
Открытая высота мм 1250 1250 1250 1250 1250 1250 1500 1500 1500 1500 1500 1800 1500
Скорость ползуна Холостой ход мм/сек 250 250 100 250 120 120 150 250 250 250 250 250 250
Рабочий ход мм/сек 6-15 6-15 4-10 6-15 4-10 4-10 5-12 8-18 8-20 8-20 8-20 8-20 8-16
Обратный ход мм/сек 150 150 80 150 90 90 120 170 170 160 160 160 150
Скорость выталкивателя Выталкивание мм/сек 120 120 -- 120 120 -- 80 100 100 80 80 -- 100
Возврат мм/сек 180 180 -- 180 180 -- 220 240 240 220 220 -- 240
Размер рабочего стола Слева-направо мм 1260 1400 2000 1500 1240 2000 1400 1400 1600 2000 2200 2600 1420
Спереди-назад мм 1160 1400 1500 1200 1200 1500 1400 1400 1400 1400 1500 1800 1400
Габариты пресса Слева-направо мм 3500 3500 2900 3200 3300 3100 3800 3800 3800 4500 4800 5500 4500
Спереди-назад мм 2150 2150 2200 2400 2200 2400 3500 3500 3500 3500 3500 3700 3300
Высота пресса над уровнем пола мм 5000 5000 5100 5100 4600 5200 5300 5300 5300 5300 5300 5700 6000
Мощность мотора кВт 22 22 22 22 22 22 44 45 45 45 45 45 45
Примечание   Быстрый Быстрый Быстрый         Быстрый Быстрый Быстрый Быстрый   Быстрый
Наименование Ед. измерения Модель
YD32-1250 YD32-1250B YD32-1250C YD32-1500 YD32-1600 YD32-1600A YD32-2000 YD32-2000A YD32-2500 YD32-3000 YD32-3600 YD32-5000 YD32-6000
Номинальное усилие кН 12500 12500 12500 15000 16000 16000 20000 20000 25000 30000 36000 50000 60000
Выталкивающее усилие кН 1000 1000 1000 1000 1600 2000 2000 -- -- 2000 8000 1600 --
Ход ползуна мм 700 900 1000 1200 900 1000 900 900 1200 2500 2000 1500 2000
Ход выталкивателя мм 350 350 350 350 350 400 300 -- -- 350 700 350 --
Открытая высота мм 1300 1500 1600 2800 1500 1800 1600 1800 2500 3500 4000 2300 4000
Скорость ползуна Холостой ход мм/сек 250 250 150 150 250 200 150 150 150 200 150 150 150
Рабочий ход мм/сек 8-16 8-16 6-12 4-10 8-16 5-12 4-10 8-16 5-12 5-10 5-12 5-12 6-12
Обратный ход мм/сек 200 200 100 120 200 150 120 150 120 150 120 120 120
Скорость выталкивателя Выталкивание мм/сек 100 100 100 100 60 50 60 -- -- 100 -- 100 --
Возврат мм/сек 200 200 200 200 130 80 120 -- -- 200 -- 200 --
Размер рабочего стола Слева-направо мм 1500 1800 2800 3500 1600 2500 2000 3600 2800 4000 5000 4000 6000
Спереди-назад мм 1200 1600 2000 2650 1600 1800 1800 2400 2400 3000 3500 3000 2000
Габариты пресса Слева-направо мм 4900 5500 5000 5700 7500 8300 8000 7600 3650 9100 3650 15000 15500
Спереди-назад мм 2800 3200 2900 3900 3000 3000 2900 3200 5900 6500 5900 8500 9500
Высота пресса над уровнем пола мм 6300 5700 6500 8200 6800 6925 7660 7500 7530 115000 11500 8500 12500
Мощность мотора кВт 95 99 92 82 140 91 95 180 160 150 290 350 400
Примечание     Быстрый                 Передвижная станция
